普通電纜是否可以作為拖鏈電纜使用

文章出處：www.fssaodiji.com 作者：BCC 時間：2022-09-02 08:28:42 瀏覽量：返回上一頁

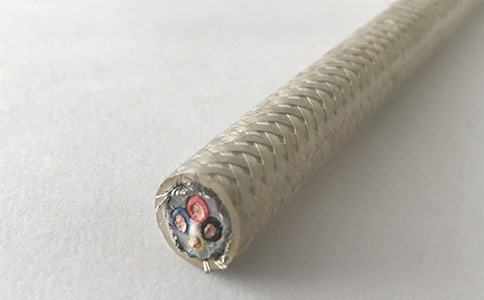

普通電纜不可以作為拖鏈電纜使用

在日常生產活動中，我們經常看到普通柔性電纜被當作拖鏈電纜在電纜拖鏈系統(tǒng)中使用，那么實際上，從專業(yè)的角度出發(fā)，普通電纜是否可以作為拖鏈電纜使用呢？

想要弄明白這個問題，就須知道普通柔性電纜與拖鏈電纜的區(qū)別在于何處。總體來講，四大差別決定了普通柔性電纜不能代替拖鏈電纜使用：

1.導體結構

拖鏈電纜常用的導體一般為0.1/0.14/0.19mm的多股無氧銅絲短節(jié)距精絞而成（大平方拖鏈電纜導體還會采用特殊分組絞合，保證電纜彎曲使用過程中電纜導體的斷裂或位移）；普通電纜導體一般為0.2/0.25無氧銅絲絞合而成。從導體來看，TRVV拖鏈電纜柔軟性能更好。

2.絕緣材質

拖鏈電纜導體一般采用特殊改性彈性體丁晴/汽車料/TPE/PE等材質，根據不同的使用環(huán)境選取不同的絕緣材質，保證電纜柔軟的同時，更大程度的提升電纜在特定使用環(huán)境在的性能；RVV電纜絕緣材質一般為普通PVC材質；

3.成纜方式

拖鏈電纜在成纜的時候采取短節(jié)距層絞，防扭結構分層、分組式間隙填充、対絞+復絞等多種成纜方式，保證電纜圓整的同時，使得電纜芯線緊湊，不易松動；普通柔性電纜成纜截距大，芯線易松動；

4.護套

材質上講：拖鏈電纜，一般采用特殊改性彈性體丁晴作為電纜的護套材質，這種電纜護套具有柔軟、耐磨、耐候、抗撕裂等基本性能；普通柔性電纜一般是采用普通PVC材質作為電纜的護套，其性能較TRVV拖鏈電纜所用護套材質，具有一定的差異；

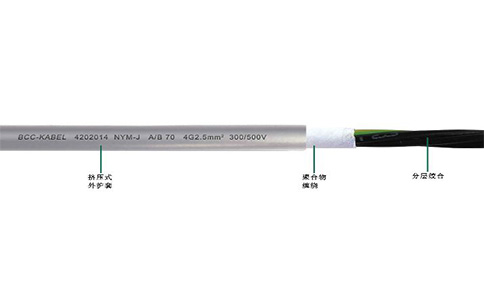

護套成型方式：拖鏈電纜采用全擠壓式或半擠壓式成型電纜護套，電纜緊湊，彎曲過程中芯線不易松動；普通柔性電纜采用套管式護套，電纜芯線在彎曲過程中容易出現(xiàn)松動；

同時，拖鏈電纜是需要高頻移動彎曲使用的，電纜在拖鏈系統(tǒng)中頻繁彎曲受力移動。普通電纜在這樣的環(huán)境下工作運行，因彎曲受力，纜芯受壓而整體承受拉力。剛開始使用的是由，由于電纜材料本身的彈性，電纜尚能隨著拖鏈、坦克鏈正常彎曲運轉，但運行一段時間后，電纜同樣由于材料的原因，會因過度受力而導致長久變形，且不能恢復。經過這種特殊的擠壓過程，纜芯形成不同的受壓和拉伸區(qū)域，易產生起旋現(xiàn)象，電纜隨時可能會斷芯。

因此，任何電纜都有它特殊的性能以滿足其使用環(huán)境，以非特定電纜代替專業(yè)性電纜使用，是不明智的。

不管是實際使用中還是理論上，普通電纜都不適合當做拖鏈電纜使用。

如果是因為普通電纜的價格比拖鏈電纜低而把普通電纜用作拖鏈系統(tǒng)中，那么實際上普通電纜使用壽命比正常拖鏈電纜低很多，實際單位成本也增加了。如果是某些情況而導致普通電纜必須在電纜拖鏈上使用，雖然短期內也不會出現(xiàn)問題，但需要盡快替換成合適的拖鏈電纜。

Q
電纜里增加棉線可加強高柔線的耐彎折性？

A
不少廠商為了凸顯耐彎折性，稱在電線里增加棉線，導線與棉線本身硬度和耐磨度不一樣，加上電線彎折從外觀是看不出來的，加上棉線后，手感電線沒折斷，是因為里面的棉線沒斷。內部的導線斷掉后，電線便不再導電。棉線不過是填充導線之間空間空隙的，提高電纜的抗拉能力，并不是耐折。
Q
高柔線的導體越細越好嗎？

A
不少廠家宣稱高柔線的導體是0.06MM甚至是0.05mm（頭發(fā)絲0.07），導體越細確實會使得電線變得柔軟，但在高速往復運動過程有巨大的拉扯和拉伸必須考慮電線的抗機械強度，電線越細則機械強度越差，很容易在運動過程中因機械強度不夠而直接被拉斷。電線應根據碰撞截面大小的不同，選擇合適的電線直徑匹配到ZUI佳而不是追求越細越好。
